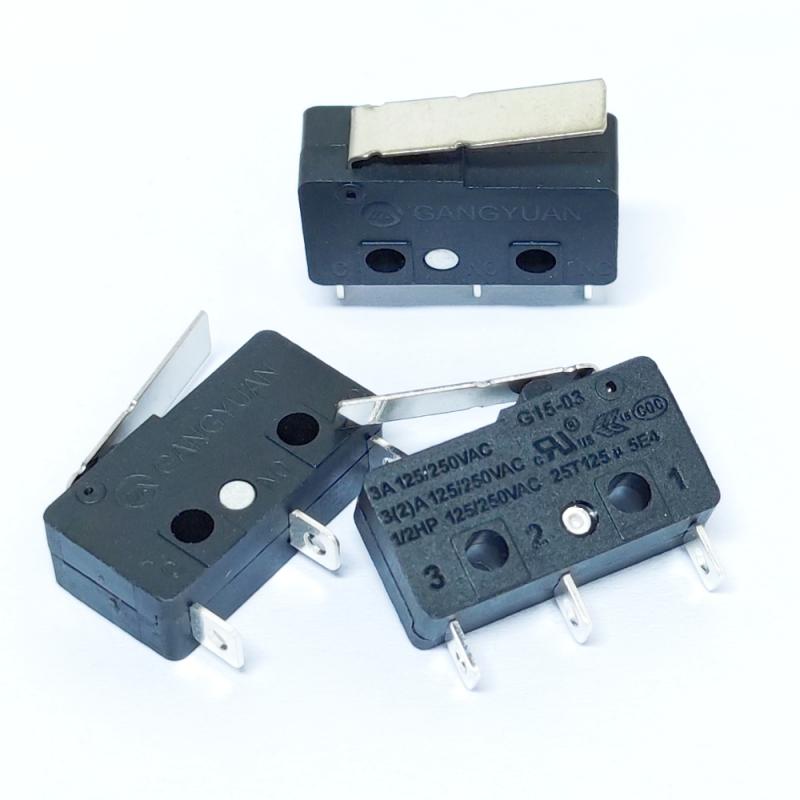

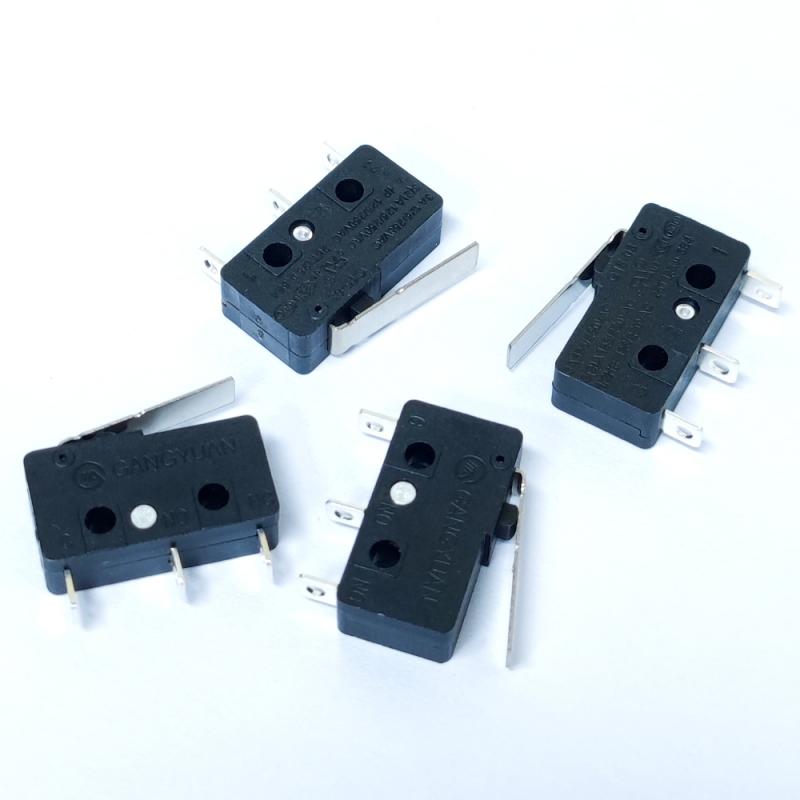

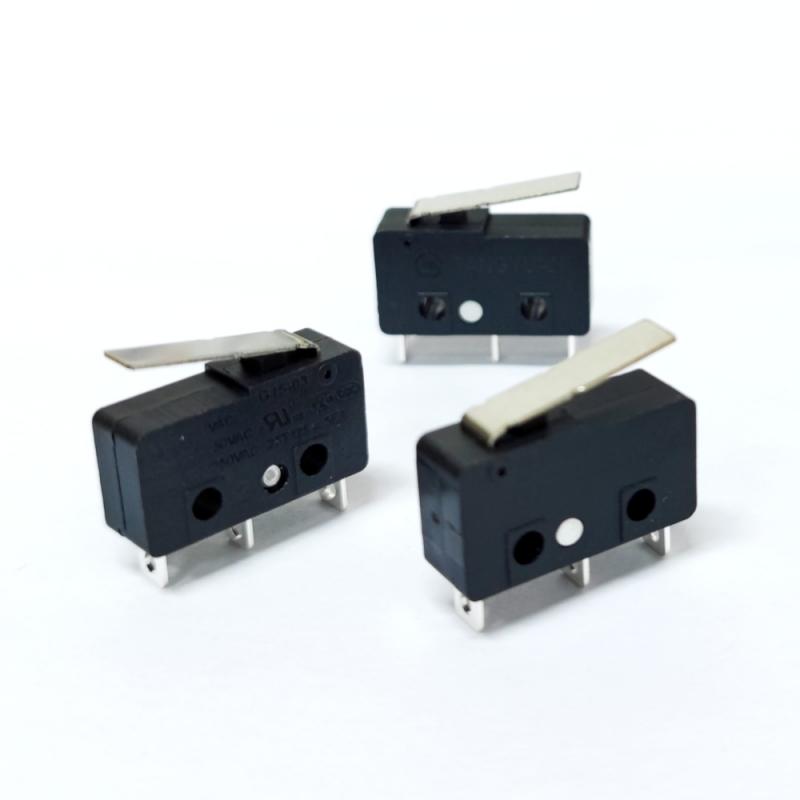

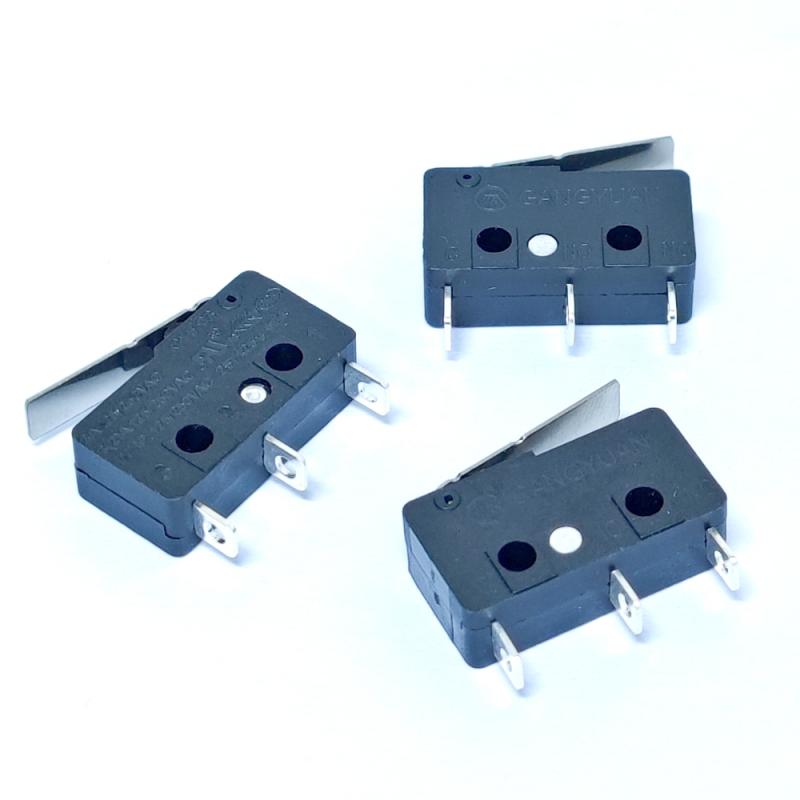

Mikrowyłącznik 3A 250V AC z dźwignią

Mikroprzełącznik chwilowy SPDT typu lutowanego, dźwignia zawiasu

Specyfikacja

Typ: 25T125 5E4 Mikroprzełącznik

Napięcie znamionowe: 125/250 V AC

Prąd znamionowy: 3A

Rezystancja styku: ≤100 mΩ

Rezystancja izolacji: ≥100MΩ

Wytrzymałość dielektryczna: 1000 V AC 1 min

Temperatura lutowania: 260±5℃ 5s

Zakres temperatury pracy: -25℃～+85℃

Siła robocza: 40±20gf

Czas życia (cykle godowe): 10000 cykli

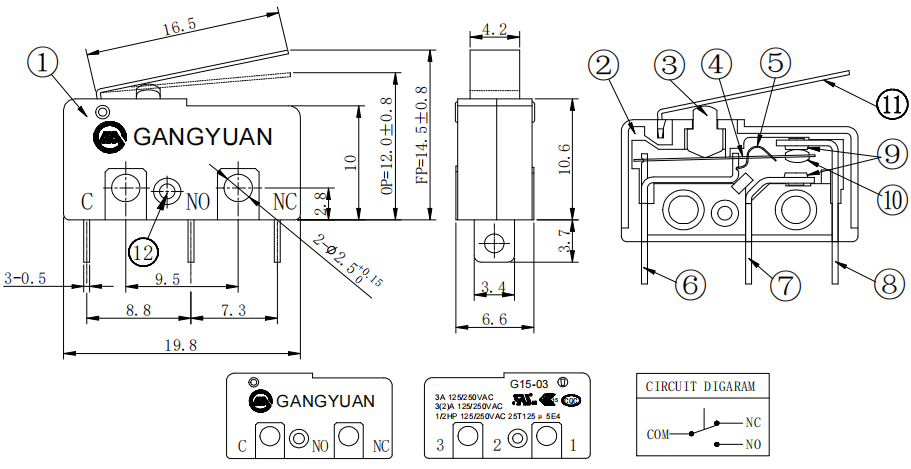

Obwód mikroprzełącznika

Przypadki zastosowań

Konkretne scenariusze:

1. Ekspres do kawy (przycisk start/stop)

2. Czajnik elektryczny (zabezpieczenie przed zagotowaniem wody na sucho)

3. Piekarnik (wyłącznik bezpieczeństwa sterowany drzwiami)

4. Kuchenka mikrofalowa (blokada dziecięca/przełącznik funkcji)

5. Odkurzacz (włączanie/wyłączanie)

Główne zalety

Projekt konstrukcyjny: 3 piny lutownicze umożliwiają bezpośrednie lutowanie do płytki PCB lub mocowanie do panelu za pomocą śrub, gwarantując bezpieczną instalację.

Uchwyt zapewnia wyraźny ruch nacisku i wyczuwalną reakcję dotykową, aby uniknąć przypadkowego dotknięcia, dzięki czemu nadaje się do sytuacji wymagających

„ręczne sterowanie precyzyjne” (takie jak uruchamianie i zatrzymywanie urządzenia, przełączanie trybów).

Parametry elektryczne: Obsługuje szeroki zakres napięć 125 V/250 V AC (zgodny ze światowymi standardami zasilania gospodarstw domowych i przedsiębiorstw)

i przenosi prąd o natężeniu 3 A (spełniając wymagania większości małych urządzeń). Nie jest wymagany żaden dodatkowy układ obniżający napięcie ani bocznikujący, co upraszcza projektowanie obwodów przez klientów.

Standaryzowany projekt: Jako model konwencjonalny wykorzystuje dojrzałą technologię produkcji, przy stabilnym zaopatrzeniu w surowce (takie jak materiały kontaktowe i tworzywa sztuczne powłoki),

może szybko reagować na zamówienia (krótki czas dostawy), a koszt jednostkowy jest kontrolowany, co jest przydatne w przypadku zakupów hurtowych.

Adaptacja scenariusza: Dzięki regulacji kształtu uchwytu (np. płaska głowica, rolka, blokada) lub układu pinów lutowniczych można szybko dopasować go do wymagań instalacyjnych różnych urządzeń

(takich jak rozmiar otworu w panelu, układ PCB) bez konieczności dokonywania większych zmian w projekcie.

Wartość certyfikacji: Przełącznik posiada certyfikaty UL, ENEC, KC, ROHS i inne i może być bezpośrednio zintegrowany z produktami klienta bez dodatkowych modyfikacji, pomagamy klientom szybko uzyskać dostęp do rynków docelowych.
