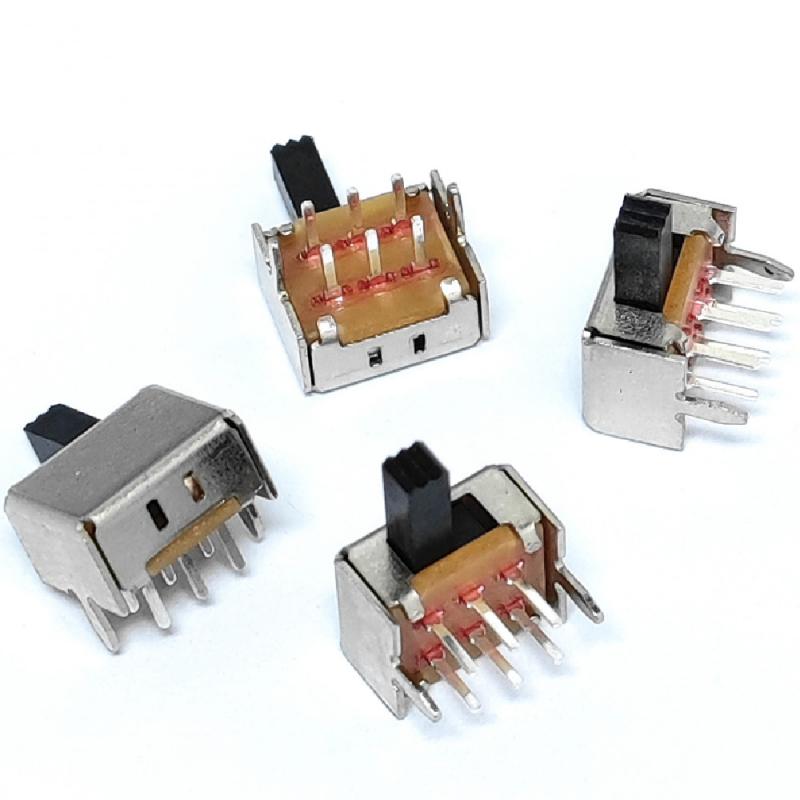

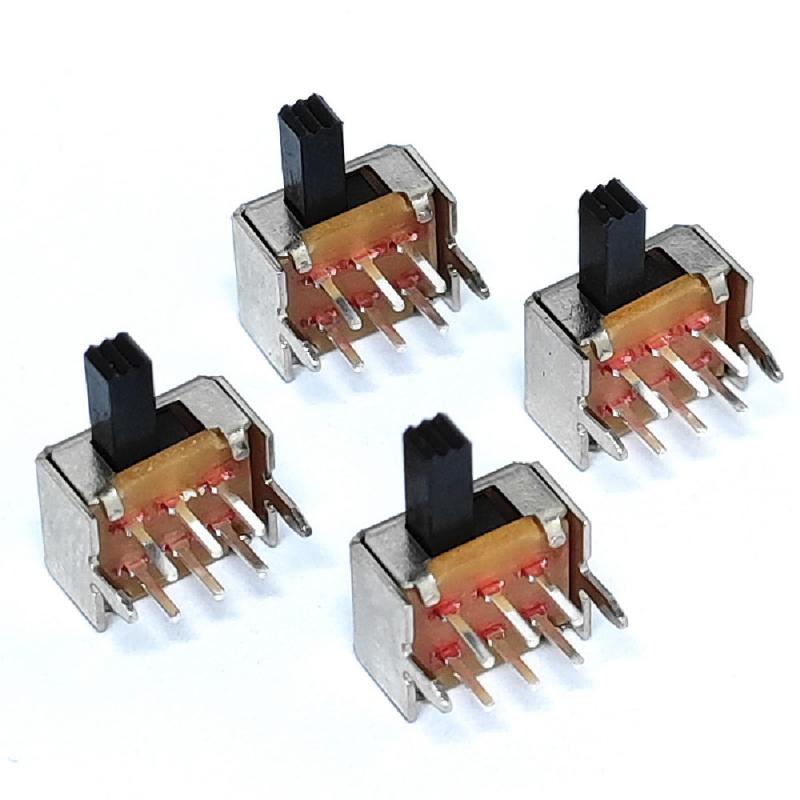

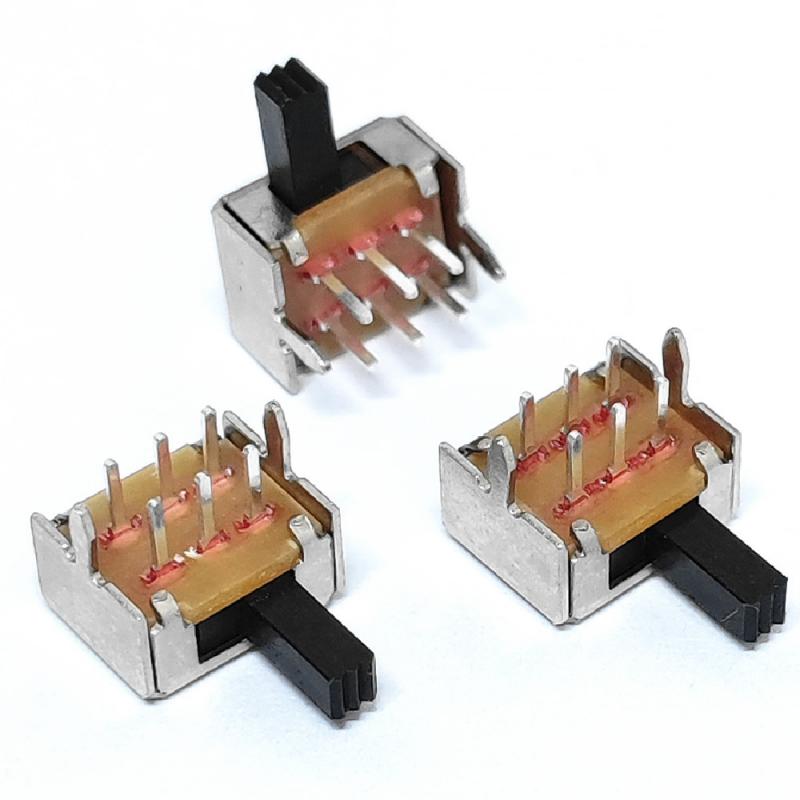

Obudowa metalowa DPDT na przełączniku suwakowym

Przełącznik suwakowy ON-ON DPDT to dwubiegunowy, dwupołożeniowy przełącznik suwakowy, który może jednocześnie sterować dwoma niezależnymi obwodami i przełączać między dwoma stabilnymi stanami przewodzenia. Nadaje się do różnych zastosowań, takich jak obrót silnika do przodu lub do tyłu oraz przesyłanie sygnału.

Marka:
Gangyuan
Przedmiot nr.:
SK22D03-EG5-DE1
Zamówienie (MOQ):
1000
Zapłata:
100% before production
Pochodzenie produktu:
Wenzhou
Kolor:
Black
Przystań:
Ningbo or Shenzhen
Czas realizacji：
7-15 working days

Szerokość
8.20mm x 4.70mm
Typ mocowania
Right Angle
oświetlenie
Non-llluminated
Klasa IP
No IP Rating

Skontaktuj się z nami

Szczegóły produktu

Mały, różnorodny przełącznik suwakowy z pokrętłem do montażu na płytce drukowanej

Typowe specyfikacje

Typ: Przełączniki suwakowe przelotowe

Wartości znamionowe: 0,3 A 50 V

Siła robocza: 300±100gf

Pełny zakres ruchu: 2±0,2 mm

Żywotność: 10 000 cykli

Gałka przełącznika suwakowego: 5 mm

Zakres temperatury pracy: -20℃～70℃

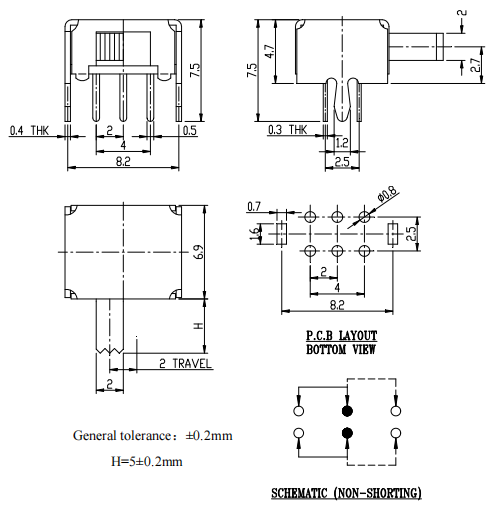

Wymiary przełącznika suwakowego

Przełącznik suwakowy Micro 2P2T

Funkcja

Główne cechy przełącznika suwakowego ON-ON DPDT (prosta kombinacja)

1. Sterowanie dwuobwodowe (DP - bipolarne)

Jednoczesne zarządzanie dwoma niezależnymi obwodami, idealne do zastosowań zintegrowanych (np. przełączanie zasilania i sygnału).

2. Dwie stabilne pozycje ON (przełączanie ON-ON)

Zapewnia dwa stałe stany „WŁĄCZONE”, umożliwiając płynne przełączanie między dwoma różnymi ścieżkami obwodu (np. kierunek silnika, trasa sygnału).

3. Niezawodna wydajność elektryczna

Gwarantuje niską rezystancję styku i stabilne połączenie w obu pozycjach ON, nadaje się do zastosowań audio, przemysłowych i motoryzacyjnych.

4. Obsługa suwaka (płynna i intuicyjna)

Mechanizm suwakowy umożliwia łatwe przełączanie, redukując ryzyko przypadkowego przełączenia w porównaniu do przełączników przyciskowych.

5. Szerokie zastosowanie

Typowe zastosowania obejmują sterowanie silnikiem (do przodu/do tyłu), odwracanie polaryzacji diod LED, przełączanie audio i elektronikę typu „zrób to sam”.
