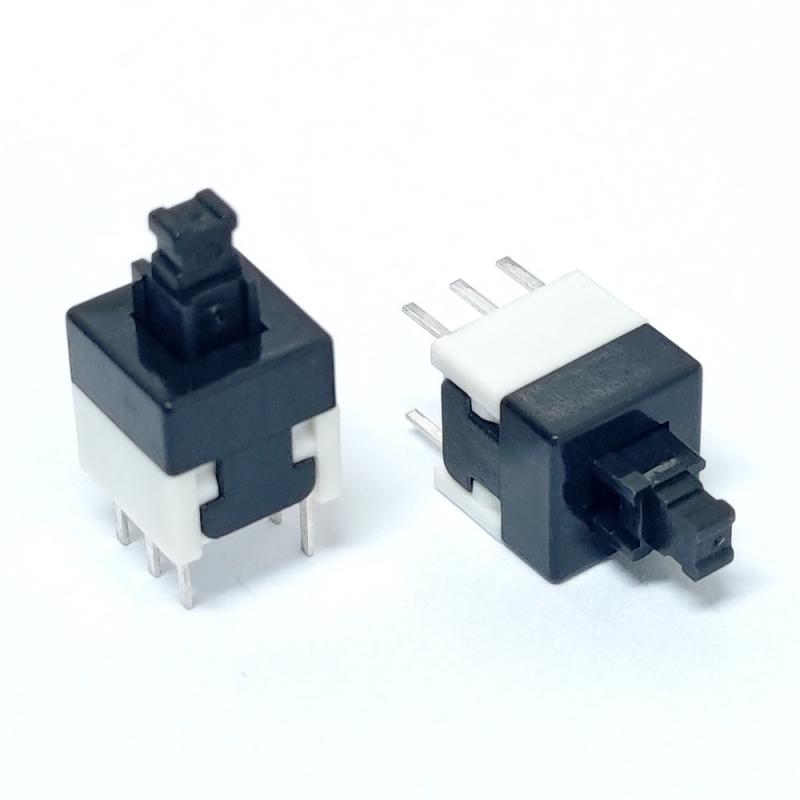

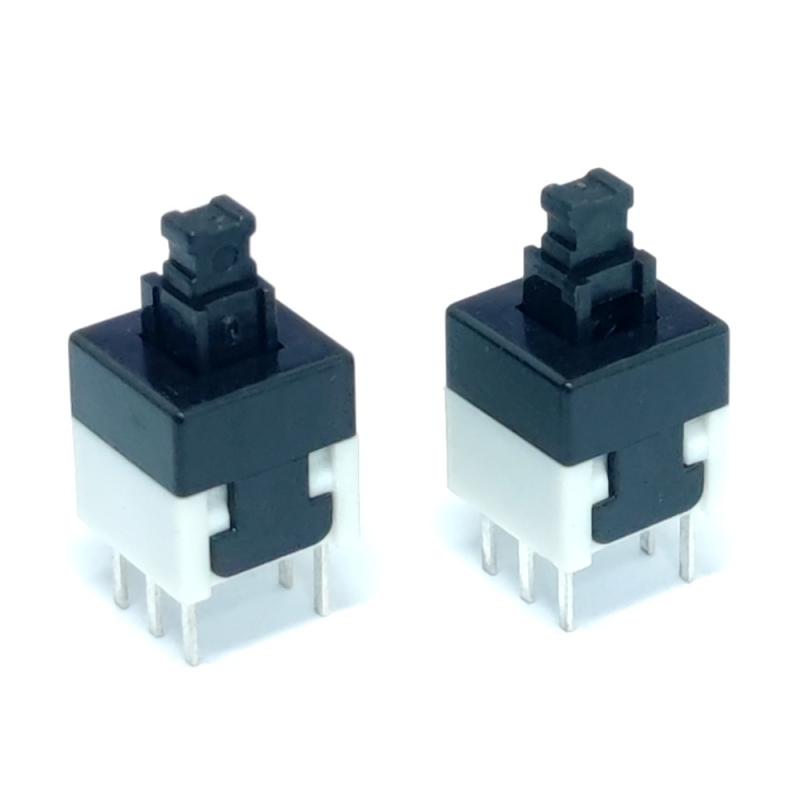

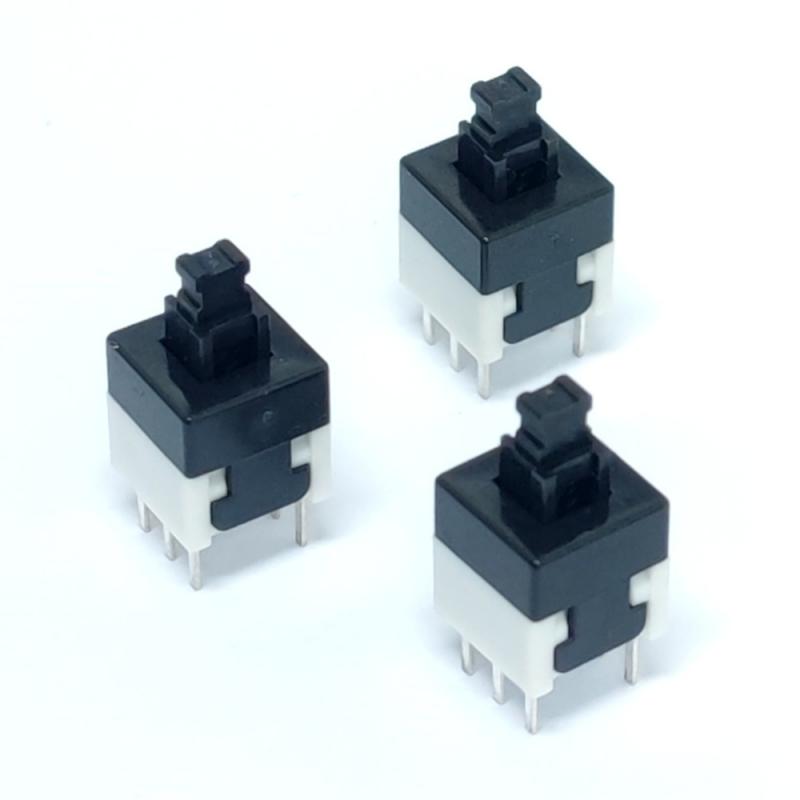

Standardowe przełączniki przyciskowe DPDT z otworem przelotowym 8x8 mm i blokadą

Dwurzędowy przełącznik przyciskowy typu push pull 8x8 mm z dotykowym włącznikiem

Specyfikacja

Typ: Przełącznik zatrzaskowy 8*8 do montażu na płytce PCB

Parametry znamionowe: DC 30 V 0,1 A

Rezystancja styku: ≤100 mΩ

Rezystancja izolacji: ≥100MΩ

Siła robocza: 180±70gf

Pełny zakres ruchu: 2,4±0,2 mm

Żywotność: 10 000 cykli

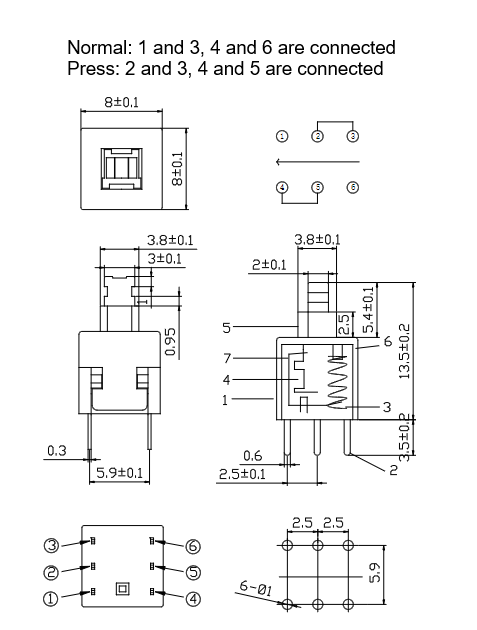

Schematyczny

Przełącznik zatrzaskowy dotykowy do elektroniki przemysłowej i użytkowej

Kluczowa cecha

Tryb samoblokujący: Naciśnij raz, aby zablokować obwód w stanie WŁĄCZONYM, naciśnij ponownie, aby zwolnić i powrócić do stanu WYŁĄCZONEGO.

idealny do sterowania mocą i przełączania trybów pracy.

Tryb bez blokady: Naciśnij, aby aktywować, zwolnij, aby zresetować, idealne do chwilowego wyzwalania, wprowadzania sygnału, funkcji resetowania.

Konstrukcja 6-pinowa DIP: Standardowa konfiguracja DPDT (Double Pole Double Throw), obsługuje sterowanie dwuobwodowe, jest kompatybilna z uniwersalnymi układami PCB.

Informacja zwrotna dotykowa: Wyraźne i spójne odczucie kliknięcia przy każdym naciśnięciu, co gwarantuje niezawodną obsługę i zaufanie użytkownika.

Instrukcja instalacji i spawania

Typ montażu: Montaż PCB przez otwór przelotowy

Zalecenia dotyczące spawania: Stosować metodę automatycznego spawania zanurzeniowego w temperaturze 255°C. T

Maksymalny czas spawania nie powinien przekraczać 5 sekund, aby uniknąć nadmiernego nagrzania i uszkodzenia elementów wewnętrznych.

Uwaga dotycząca instalacji: Upewnij się, że piny są prawidłowo ustawione względem otworów PCB i unikaj zginania pinów podczas instalacji.

Zalecany układ padów PCB: Zapewnia standardową konstrukcję podkładki dla przełącznika 8,5 x 8,5 mm z 6 pinami, dostępną do pobrania dla inżynierów

Często zadawane pytania

P1: Jaka jest różnica między przełącznikami samoblokującymi i nieblokującymi się 8,5 x 8,5 mm?
A: Wyłączniki samoblokujące pozostają w stanie WŁĄCZONYM po naciśnięciu, a do ich wyłączenia konieczne jest ponowne naciśnięcie.

Przełączniki bez blokady (chwilowe) aktywują się tylko po naciśnięciu i resetują się po zwolnieniu.

P2: Jakie certyfikaty posiadają Państwa przełączniki zatrzaskowe 8,5x8,5 mm?
A: Wszystkie nasze przełączniki spełniają normy RoHS, ISO9001, ISO14001, 1045001, REACH i inne certyfikaty

P3: Jaka jest minimalna ilość zamówienia (MOQ) dla niestandardowych przełączników 8,5 x 8,5 mm?
A: Standardowa minimalna ilość zamówienia wynosi 5000 sztuk, ale realizujemy również małe partie niestandardowych zamówień na projekty badawczo-rozwojowe.

P4: Czy możesz dostarczyć modele 3D lub pliki CAD dla przełącznika 8,5 x 8,5 mm?
O: Tak, dla wszystkich naszych standardowych produktów udostępniamy bezpłatne rysunki wymiarowe 2D i pliki STEP 3D.

P5: Jaki jest czas realizacji produkcji masowej?
A: Standardowy czas realizacji zamówienia wynosi 7–15 dni od momentu potwierdzenia próbki, a w przypadku pilnych zamówień oferujemy przyspieszoną produkcję.
