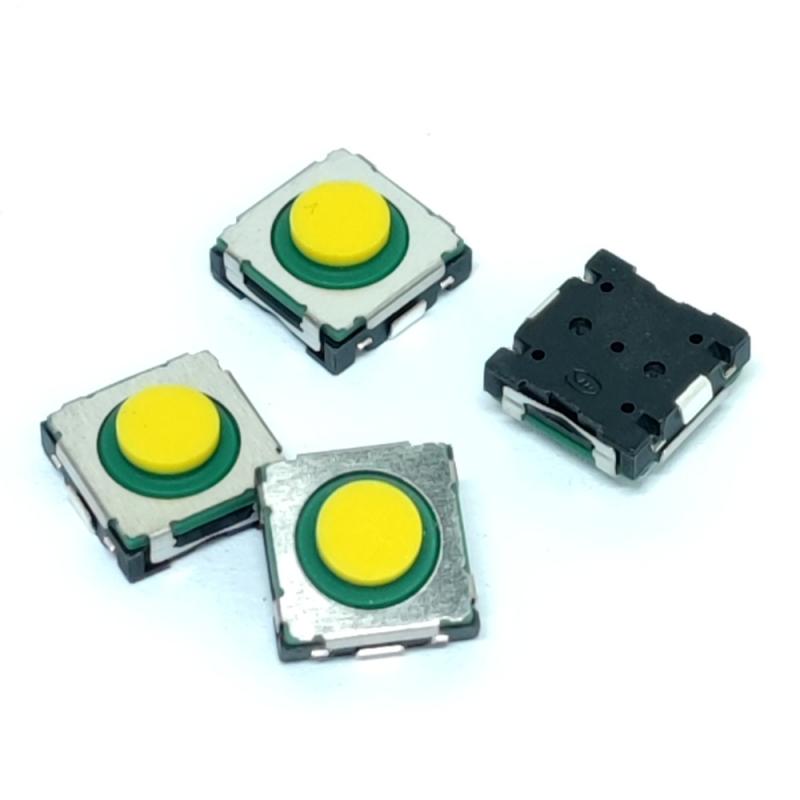

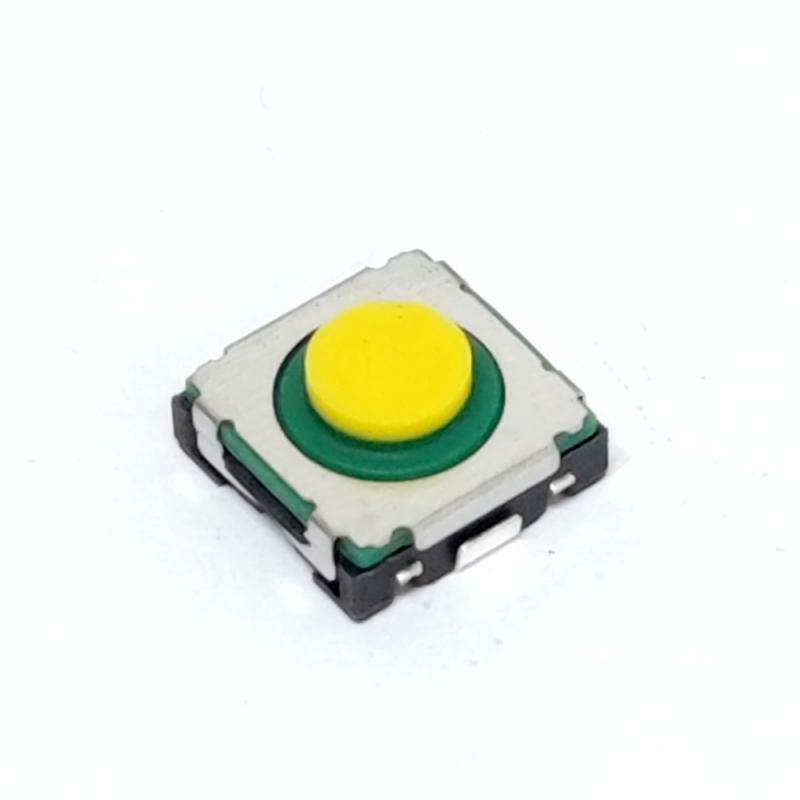

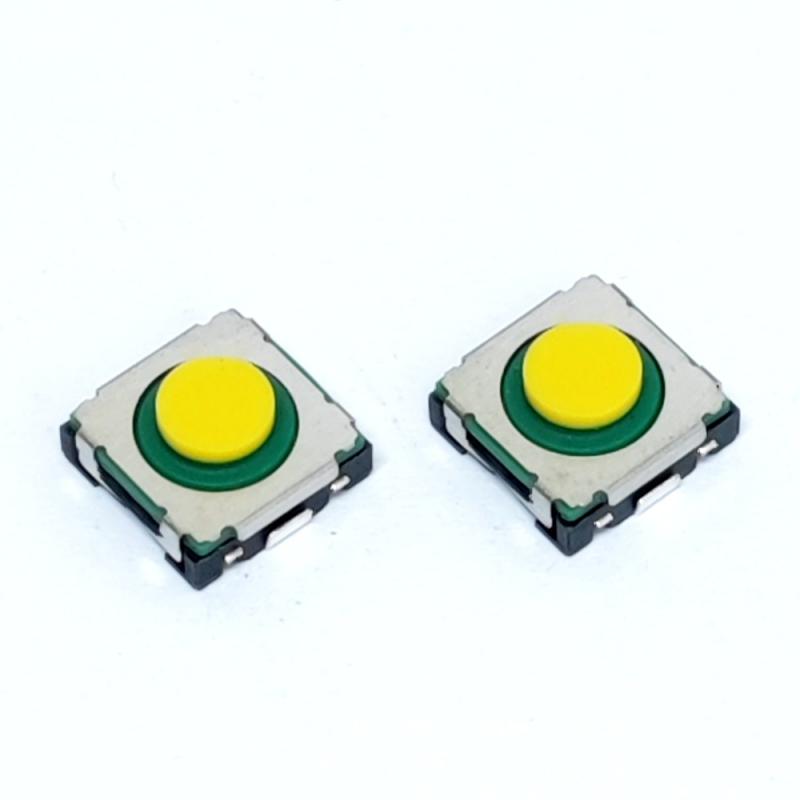

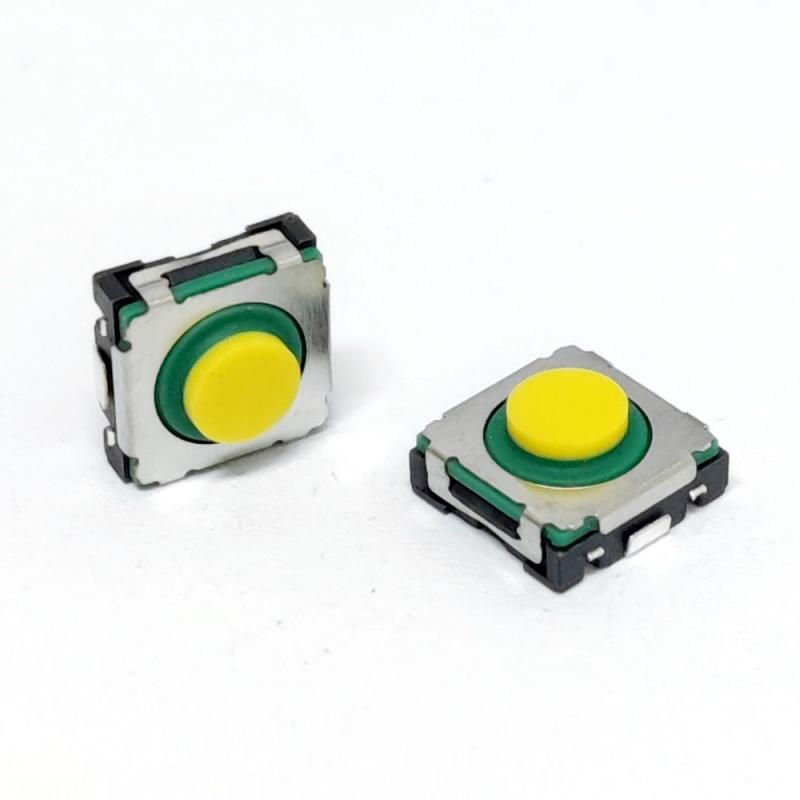

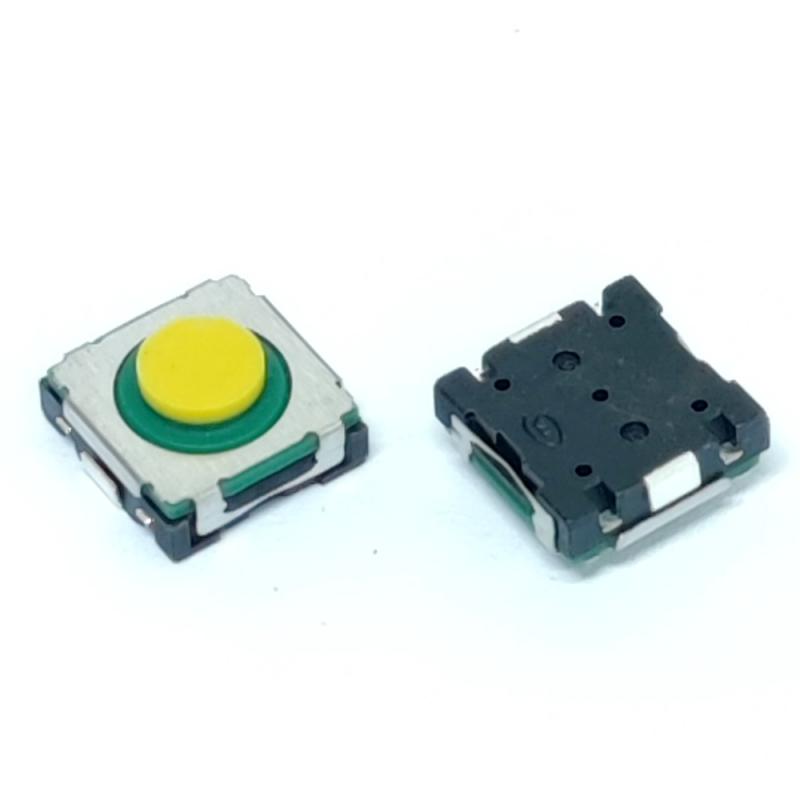

2-pinowy okrągły cichy element wykonawczy SMT do mikroprzełącznika dotykowego

Przełącznik dotykowy SMT z górnym uruchamianiem o dużej sile nacisku 7N

Typowe specyfikacje

Siła działania: 700±150gf

Żywotność działania: 100 000 cykli

Pełny skok: 0.9±0.3mm

Siła powrotu: min. 100gf

Wysokość produktu: 4.05±0.2mm

Schemat przełącznika dotykowego

Zamienny przełącznik dotykowy serii ALPS SKST

Najważniejsze cechy i zalety

Doskonałe sprzężenie zwrotne dotykowe: Posiada środkowy skok 0.9mm oraz dużą siłę działania (do 4N), zapewniając wyraźne, pewne kliknięcie, które zapobiega przypadkowym naciśnięciom — kluczowe w samochodowych i przemysłowych panelach sterowania.

Wyjątkowa trwałość: Przewidziana żywotność mechaniczna do 100 000 cykli, zapewniająca długotrwałą niezawodność w zastosowaniach wymagających częstego używania.

Solidna konstrukcja: Zakres temperatury pracy od -40°C do +85°C, układ SPST-NO (Off-Mom) oraz kompaktowe wymiary 8.3mm x 8.3mm.

Wszechstronne wyprowadzenia: Dostępne z końcówkami Gull Wing lub J-Bend, obsługujące standardowe procesy lutowania SMT.

Gotowy do zastosowania: Pakowany w taśmę i rolkę Tape & Reel (1,500szt./rolka) do automatycznego montażu.

FAQ

1. Czy ten przełącznik może bezpośrednio zastąpić ALPS SKSTACE010?

Bezpośredni zamiennik pin-do-pinu. Posiada standardową obudowę SMD o wymiarach około 8.3 × 8.3 mm oraz konstrukcję z wyprowadzeniami J, umożliwiającą bezpośrednie lutowanie bez modyfikacji układu PCB.

2. Jakie są odczucia podczas użytkowania i jaka jest jego żywotność?

Należy do kategorii „wyraźnego odczucia”, zapewniając zdecydowane sprzężenie zwrotne dotykowe. Kluczowe parametry obejmują siłę działania 7.0 N, skok 0.9 mm,

oraz mechaniczną żywotność 100 000 cykli — wystarczającą dla 95% rzeczywistych zastosowań.

3. Czy podczas lutowania należy zwrócić uwagę na jakieś szczególne kwestie?

Jest to kluczowa kwestia techniczna. Nie należy czyścić przełącznika; należy zapobiegać przedostawaniu się topnika przez górną część przełącznika;

nie należy nanosić topnika na końcówki ani PCB przed lutowaniem; należy ściśle przestrzegać zalecanych profili temperatury dla lutowania rozpływowego i ręcznego.

Więcej opcji wyboru

Numer części: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Siła działania: 400±80 gf 260±50 gf 700±150 gf

Trzpień: Biały Żółty Żółty+Zielony
