Przełączniki dotykowe do montażu powierzchniowego DC16V 50mA SPST-NO

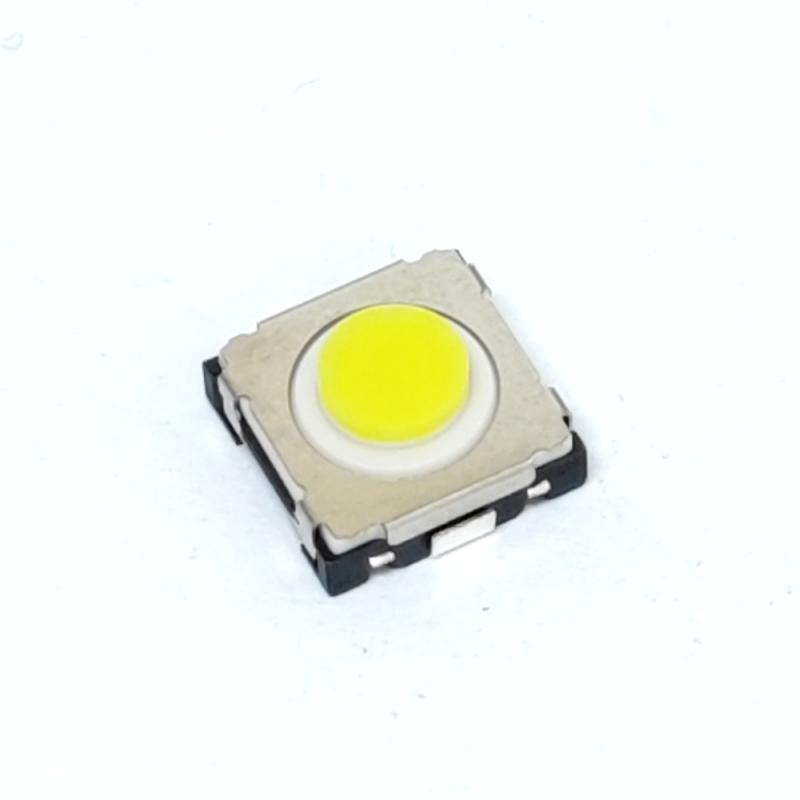

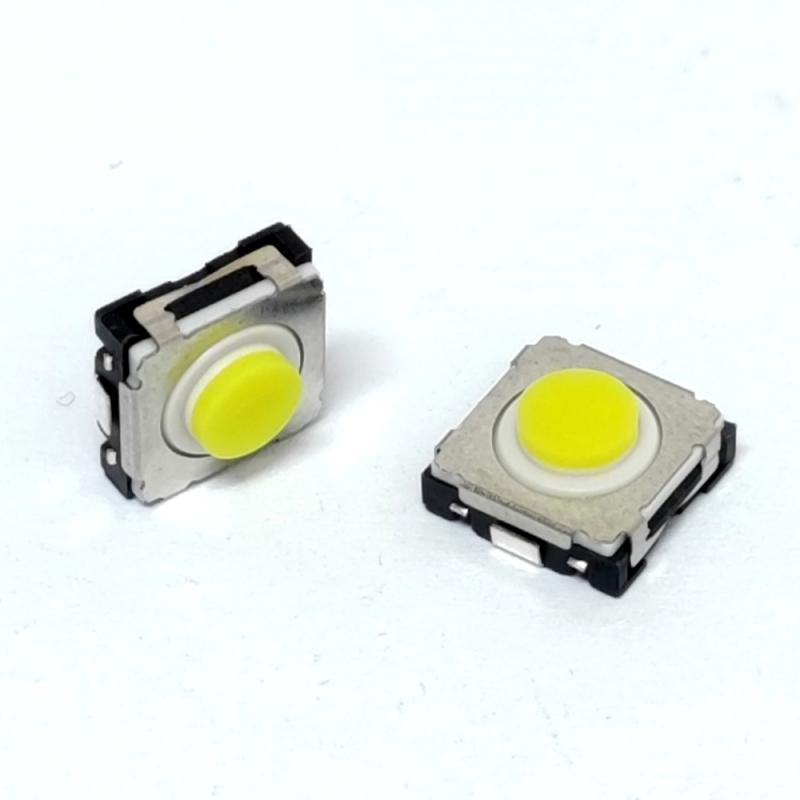

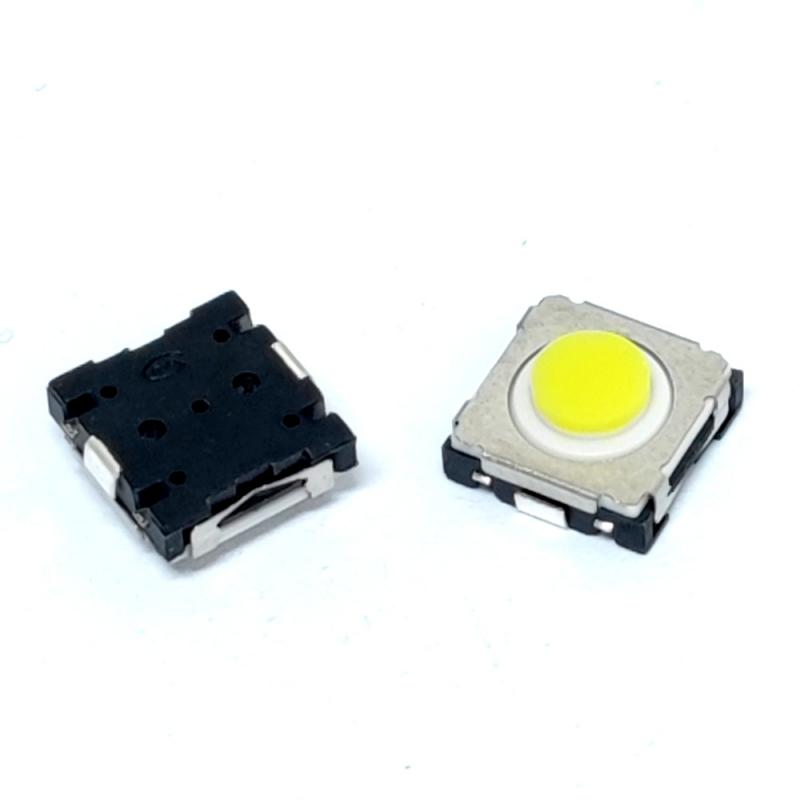

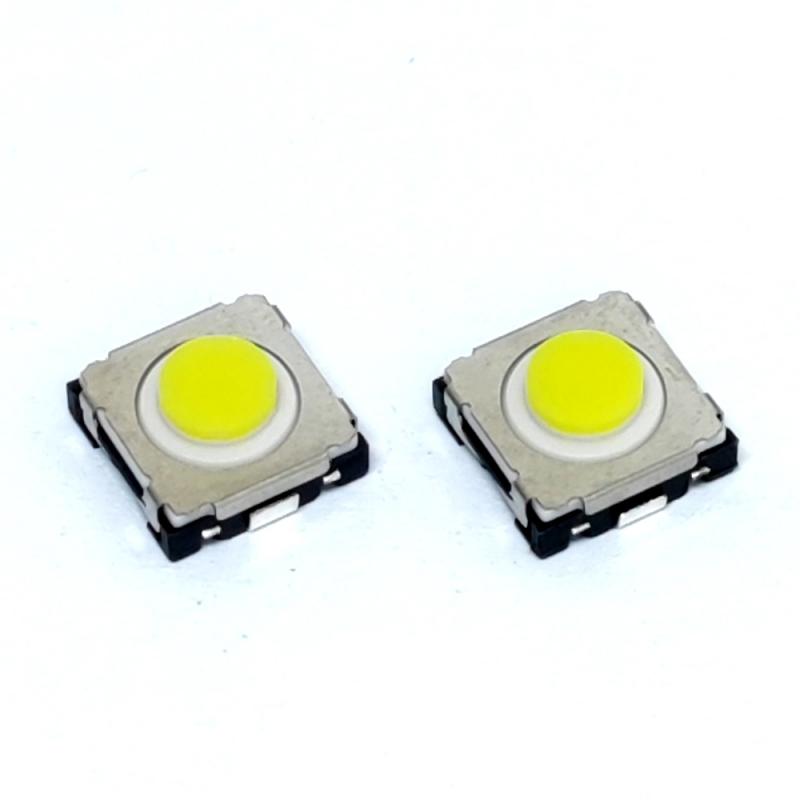

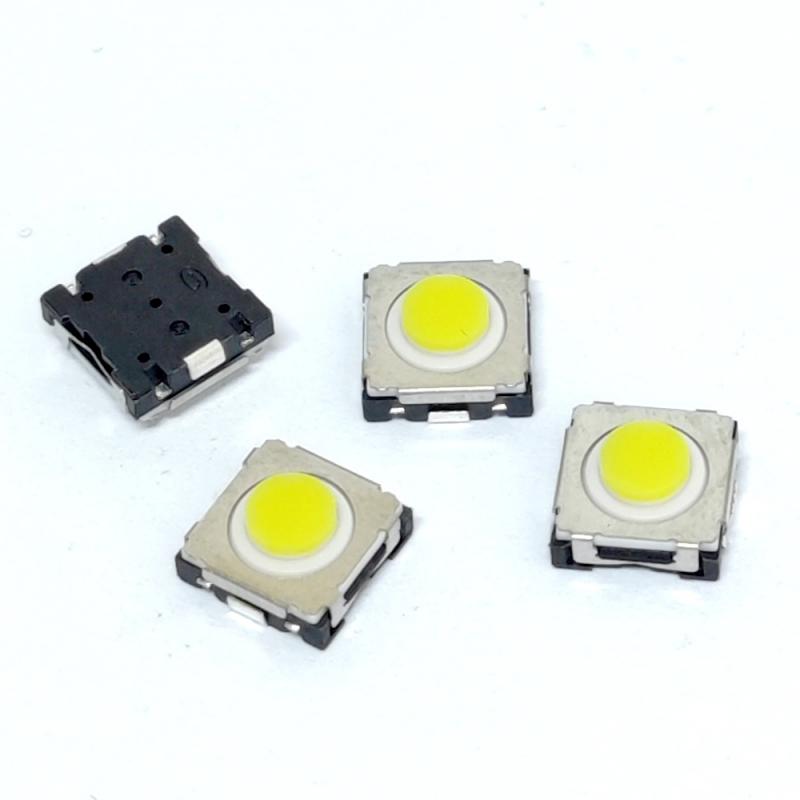

Żółty kwadratowy przełącznik taktyczny Tact Switch z przyciskiem 8,3 mm i miękkim trzpieniem

Typowe specyfikacje

Siła działania: 260±50gf

Żywotność działania: 100 000 cykli

Pełny skok: 0,7±0,2mm

Siła powrotu: 20gf Min

Wysokość produktu: 4,05±0,2mm

Schemat przełącznika taktycznego

Zamiennik przełącznika dotykowego serii ALPS SKST

Najważniejsze cechy i zalety

Doskonałe sprzężenie zwrotne dotykowe: Posiada środkowy skok 0,9 mm oraz wysoką siłę działania (do 4N), zapewniając wyraźne, pewne kliknięcie, które zapobiega przypadkowym naciśnięciom — kluczowe w samochodowych i przemysłowych panelach sterowania.

Wyjątkowa trwałość: Przystosowany do nawet 100 000 cykli żywotności mechanicznej, zapewniając długotrwałą niezawodność w zastosowaniach o dużej częstotliwości użytkowania.

Solidna konstrukcja: Zakres temperatury pracy od -40°C do +85°C z układem SPST-NO (Off-Mom) oraz kompaktową powierzchnią montażową 8,3mm x 8,3mm.

Wszechstronne zakończenia: Dostępny z wyprowadzeniami Gull Wing lub J-Bend, obsługujący standardowe procesy lutowania SMT.

Gotowy do zastosowania: Pakowany w taśmę i rolkę Tape & Reel (1 500 szt./rolkę) do automatycznego montażu.

FAQ

1. Czy ten przełącznik może bezpośrednio zastąpić ALPS SKSTACE010?

Bezpośredni zamiennik pin-to-pin. Posiada standardową obudowę SMD około 8,3 × 8,3 mm oraz konstrukcję z wyprowadzeniami J-lead, umożliwiającą bezpośrednie lutowanie bez modyfikacji układu PCB.

2. Jakie są odczucia podczas użytkowania i jaka jest jego żywotność?

Należy do kategorii „wyraźnego wyczucia”, oferując zdecydowane sprzężenie zwrotne dotykowe. Kluczowe parametry obejmują siłę działania 7,0 N, drogę skoku 0,9 mm,

oraz mechaniczną żywotność 100 000 cykli — wystarczającą dla 95% rzeczywistych scenariuszy zastosowań.

3. Czy podczas lutowania należy zwrócić uwagę na jakieś szczególne kwestie?

Jest to kluczowy punkt techniczny. Nie należy czyścić przełącznika; należy zapobiegać przedostawaniu się topnika przez górną część przełącznika;

nie należy nanosić topnika na wyprowadzenia ani PCB przed lutowaniem; należy ściśle przestrzegać zalecanych profili temperatury dla lutowania rozpływowego i ręcznego.

Więcej opcji wyboru

Numer części: KAN8540-04053M0101KAN8540-04055C0101 KAN8540-040556T0101

Siła działania: 400±80 gf 260±50 gf 700±150 gf

Trzpień: Biały Żółty Żółty+Zielony
