Co oznaczają znamionowy prąd i napięcie w przełączniku? Czy można go stosować przy większych obciążeniach?

Jeśli projektujesz urządzenie AGD lub sprzęt elektroniczny, prawdopodobnie natknąłeś się na parametry takie jak 5 A przy 125 V prądu przemiennego lub 3 A przy 250 V prądu przemiennego w karcie katalogowej przełącznika.

Ale co właściwie oznaczają te liczby? I co ważniejsze – Czy można używać przełącznika przy obciążeniu większym niż jego znamionowe?

W tym artykule wyjaśnimy podstawowe informacje na temat parametrów znamionowych przełączników elektrycznych i dlaczego ich przekraczanie nigdy nie jest dobrym pomysłem.

1. Co to jest prąd znamionowy?

Prąd znamionowy (zwykle w amperach, A) to maksymalny prąd ciągły że przełącznik może bezpiecznie przenosić i przerywać przesył prądu w określonych warunkach.

• Jeżeli rzeczywisty prąd przekroczy prąd znamionowy, wewnętrzne styki mogą się przegrzewać, wytwarzać nadmierny łuk elektryczny lub nawet się zespawać.
• Typowe parametry naszych przełączników: 0,5 A, 1 A, 3 A, 5 A, 10 A, 16 A itd.

2. Co to jest napięcie znamionowe?

Napięcie znamionowe (w woltach, V) to maksymalne napięcie Wyłącznik jest w stanie wytrzymać otwarte styki i bezpiecznie przerwać działanie podczas otwierania.

• Parametry prądu przemiennego i stałego są różne. Przełącznik o napięciu 250 V AC może mieć znacznie niższe parametry prądu stałego (np. 36 V DC lub 48 V DC), ponieważ łuki elektryczne prądu stałego są trudniejsze do ugaszenia.
• Użycie przełącznika o napięciu wyższym od znamionowego może spowodować łuk elektryczny, zgrzanie styków, a nawet pożar.

3. Czy mogę używać przełącznika przy wyższym obciążeniu (prądowym lub napięciowym) niż znamionowe?

Nie. Nigdy nie przekraczaj jednocześnie znamionowego natężenia i napięcia.

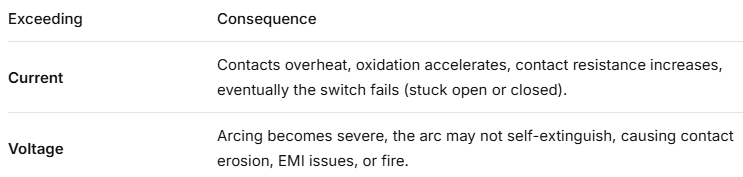

Nawet przekroczenie jednego parametru jest ryzykowne. Oto dlaczego:

Przykład z życia wzięty : Przełącznika o natężeniu prądu 3 A i napięciu 250 V prądu przemiennego nie można stosować przy obciążeniu 10 A i napięciu 250 V prądu przemiennego – styki szybko się przepalą.

Nie można go również stosować przy prądzie zmiennym 5A i napięciu 125V, ponieważ natężenie prądu nadal przekracza 3A.

4. Jak wykorzystać przełącznik o niższym napięciu, ale wyższym natężeniu prądu?

Nadal nie wolno .

Prąd znamionowy jest bezwzględnym limitem, niezależnie od napięcia. Nawet jeśli obniżysz napięcie, ten sam prąd wygeneruje takie samo ciepło na rezystancję styku.
Przykład: Przełącznik o natężeniu prądu przemiennego 1 A i 250 V nie jest w stanie obsłużyć prądu stałego 2 A i 12 V. Rezystancja styków i ciepło będą takie same.

5. Czy istnieją wytyczne dotyczące „obniżania wartości znamionowych”?

Dla aplikacje o krytycznym znaczeniu dla niezawodności (medycyna, motoryzacja, kontrola przemysłowa) inżynierowie często używają margines bezpieczeństwa – przykładając przełącznikowi prąd i napięcie nie większe niż 70–80% jego znamionowego prądu i napięcia.

Przykład: Jeżeli obciążenie wynosi 2 A przy 125 V prądu przemiennego, należy wybrać przełącznik o parametrach co najmniej 3 A przy 125 V prądu przemiennego lub wyższych.

Obniżenie wartości znamionowych wydłuża żywotność przełącznika i zmniejsza ryzyko awarii.

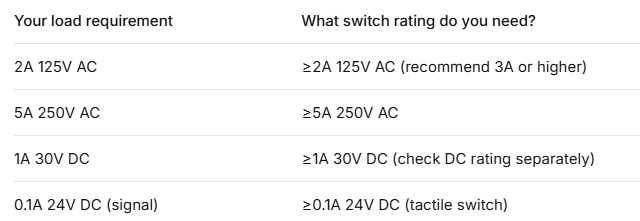

6. Podsumowanie – krótka lista kontrolna

Złota zasada: Zawsze używaj przełącznika z parametrami równy lub wyższy niż maksymalne obciążenie, które zamierzasz przełączyć. Nigdy nie zakładaj, że przełącznik może obsłużyć więcej, tylko dlatego, że „wygląda podobnie”.

Potrzebujesz pomocy w wyborze odpowiedniego przełącznika?

Jesteśmy bezpośredni producent przełączników dotykowych, mikroprzełączników i przełączników z blokadą lub bez blokady.

Jeśli nie masz pewności co do wymagań dotyczących napięcia/prądu, po prostu prześlij nam specyfikację swojego obciążenia (napięcie, prąd, prąd przemienny/stały, typ obciążenia: rezystancyjne, indukcyjne lub pojemnościowe).

Nasi inżynierowie zalecą Ci wybór przełącznika najbardziej odpowiedniego do Twojego zastosowania.
