Dlaczego przełączniki się psują? Słaba przewodność, niestabilne połączenie i awaria styków – kompletne FAQ dotyczące przełączników dotykowych, mikroprzełączników i przełączników z blokadą

Wstęp

Przełączniki dotykowe, mikroprzełączniki i przełączniki samoblokujące (podtrzymywane) należą do najczęściej stosowanych podzespołów sterujących w elektronice użytkowej, sterowaniu przemysłowym i systemach motoryzacyjnych.

Do najczęściej zgłaszanych usterek w terenie należą: nieprzewodność (obwód otwarty, gdy powinien być zamknięty), słabe lub niestabilne połączenie i awaria styku .

W artykule tym systematycznie wyjaśniono główne przyczyny tych awarii, przedstawiono praktyczne metody diagnostyki na miejscu oraz przedstawiono środki zapobiegawcze i wytyczne dotyczące wyboru, które pomogą inżynierom i działom zaopatrzenia

profesjonaliści zmniejszają liczbę usterek i zwiększają niezawodność produktów.

1. Klasyfikacja według trybu awarii

1.1 Wady przewodnictwa: brak przewodnictwa, słabe przewodnictwo, przerywane połączenie

Objaw A: Brak ciągłości po uruchomieniu (styk normalnie otwarty nie zamyka się)

Najczęstsze przyczyny:

Utlenianie kontaktowe – To najczęstsza przyczyna. Srebrne styki wystawione na działanie powietrza stopniowo tworzą warstwę izolacyjną pod wpływem gazów zawierających siarkę lub tlen.

Problem staje się krytyczny przy obciążeniach niskiego poziomu (mały prąd/napięcie), ponieważ warstwa tlenku nie może zostać rozbita przez słaby sygnał.

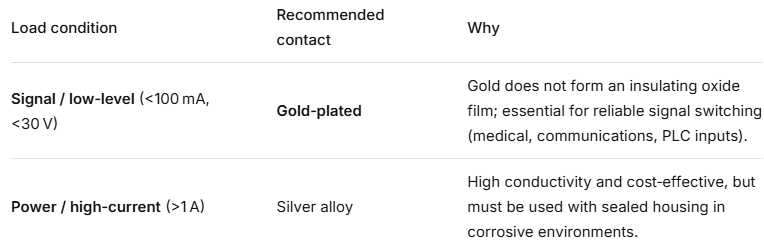

Dlatego pozłacane styki są obowiązkowe w przypadku zastosowań na poziomie sygnału.

Wnikanie strumienia – Podczas lutowania falowego lub ręcznego topnik może wnikać w obudowę przełącznika przez małe szczeliny i osadzać się na stykach, tworząc warstwę izolacyjną.

Kurz lub cząstki obce – W środowiskach o dużym zapyleniu cząsteczki dostające się do przełącznika utrudniają kontakt kopułki ze stałym zaciskiem.

Trwałe odkształcenie lub zmęczenie sprężyny/kopułki stykowej – Po wielokrotnym użyciu kopuła może pęknąć lub utracić swoją siłę przywracania, co uniemożliwi prawidłowe zamknięcie.

Objaw B: Niestabilne połączenie (przerywany sygnał)

Najczęstsze przyczyny:

Mała powierzchnia styku – Kopułka styka się z zaciskiem stałym tylko w niewielkim punkcie, przez co przełącznik jest podatny na wibracje lub niewielkie odchylenia od osi.

Wibracje lub wstrząsy – W środowiskach o wysokim poziomie wibracji styki mogą się chwilowo rozłączyć. Często wymagana jest większa siła robocza (OF).

Erozja łukowa spowodowana niedopasowaniem obciążenia – Podczas przełączania obciążeń indukcyjnych (silników, elektromagnesów) lub obciążeń pojemnościowych (zasilaczy, kondensatorów) łuk elektryczny powstający przy otwieraniu może spalić powierzchnię styku, co drastycznie zwiększa rezystancję styku.

Degradacja uszczelnienia prowadząca do wnikania wilgoci – Nawet przełączniki z klasą szczelności IP mogą utracić szczelność, jeśli gumowa osłona ulegnie uszkodzeniu lub montaż będzie nieprawidłowy. Wilgoć zmieszana z węglem powstałym w wyniku łuku elektrycznego tworzy warstwę izolacyjną.

Najczęstsze przyczyny:

Silne utlenianie kontaktowe – Długotrwałe narażenie na działanie wilgotnego lub zanieczyszczonego powietrza powoduje wytworzenie się grubej warstwy tlenku, której przebicie na krótki czas wymaga dużej siły.

Zablokowanie przez obce zanieczyszczenia – Kurz i lepkie pozostałości wewnątrz przełącznika utrudniają ruch kopułki.

• Objaw A: Osłabione lub brakujące klikanie dotykowe – Zwykle wskazuje na zmęczenie metalu kopułki/sprężyny. Przełącznik może nadal przewodzić, ale brak „kliknięcia” jest wczesnym ostrzeżeniem o zbliżającej się awarii.
• Objaw B: Przełącznik nie powraca po zwolnieniu – Spowodowane zacięciem mechanicznym (cząsteczki, lepki strumień) lub nadmiernym przesunięciem, które powoduje plastyczne odkształcenie sprężyny. Sprawdź również geometrię siłownika.
• Objaw C: Niewystarczający skok, aby uruchomić przełącznik – Siłownik zewnętrzny zapewnia zbyt mały skok, nie osiągając wymaganego zakresu ruchu. Z reguły skok siłownika powinien wynosić >70–80% całkowitego skoku przełącznika.

• Cienkie platerowanie – wczesny wzrost odporności – Gdy powłoka na stykach jest zbyt cienka, zużycie mechaniczne szybko odsłania metal bazowy, powodując wzrost rezystancji styku powyżej dopuszczalnych granic na długo przed wyczerpaniem się jego żywotności mechanicznej.
• Nadmierne przesunięcie – Długotrwała praca przy nadmiernym skoku przyspiesza zmęczenie sprężyny/kopuły, skracając żywotność zarówno mechaniczną, jak i elektryczną.
• Nadmierny prąd powodujący zgrzanie styków lub przesunięcie materiału – Przekroczenie prądu znamionowego powoduje silne łuki elektryczne. Styki mogą się zespawać (styk NO nie otwiera się) lub przemieścić materiał (styk NC nie zamyka się).

Udostępnij klientom proste instrukcje, dzięki którym będą mogli sprawdzić, czy przełącznik jest rzeczywiście uszkodzony, czy też problem leży gdzie indziej.

Zmierz rezystancję styku – Ustaw multimetr na zakres rezystancji 200 Ω (lub tryb ciągłości). Zmierz rezystancję na zaciskach przełącznika zarówno w pozycji swobodnej, jak i aktywnej. Sprawny przełącznik wykazuje stabilną rezystancję <100 mΩ. Odczyty >1 Ω lub zmienne wartości wskazują na problem.

Kontrola wizualna – Sprawdź, czy obudowa nie jest pęknięta, czy guma uszczelniająca nie jest uszkodzona, czy zaciski nie są przebarwione lub skorodowane. Biały proszek (produkt utleniania) lub ślady czarnego węgla wskazują na uszkodzenie uszczelnienia lub uszkodzenie łuku elektrycznego.

Sprawdź połączenia lutowane – Zimne luty, niedostateczna ilość lutu lub kulki lutownicze łączące styki są często mylone z awarią przełącznika.

Test wymiany – Wymień podejrzany przełącznik na sprawny egzemplarz tego samego modelu. Jeśli usterka jest związana z przełącznikiem, przełącznik jest uszkodzony.

3. Środki zapobiegawcze i wytyczne dotyczące wyboru (od przyczyny źródłowej do specyfikacji)

3.2 Wybierz odpowiednie uszczelnienie (stopień ochrony IP)

• Czyste środowisko wewnętrzne – IP40 (ochrona przed pyłem) jest wystarczające.
• Zakurzone środowisko przemysłowe – Zalecane IP60 lub wyższe; typy całkowicie uszczelnione
• Środowisko zewnętrzne lub wilgotne – Wymagają co najmniej stopnia ochrony IP67 i pozłacanych styków, aby zapobiec uszkodzeniom spowodowanym wilgocią.

• Należy ściśle przestrzegać zalecanego profilu lutowania (np. 260 ±5 °C przez <5 sekund w przypadku lutowania falowego).
• Unikaj topników rozpuszczalnych w wodzie. Są one silnie żrące dla wewnętrznych elementów przełączników.
• Nie poddawaj przełącznika naprężeniom mechanicznym przez co najmniej 1 minutę po lutowaniu, aby umożliwić ostygnięcie i ponowne zestalenie się obudowy.

W przypadku obciążeń indukcyjnych (przekaźniki, elektromagnesy, małe silniki) zawsze należy stosować przekaźnik pośredniczący lub stycznik. Mikroprzełącznik powinien sterować tylko cewką niskoprądową – znacznie wydłuża to żywotność elektryczną przełącznika.

Jeżeli nie da się uniknąć bezpośredniego przełączania obciążenia indukcyjnego o dużym natężeniu prądu, należy wybrać przełącznik o znamionowym prądzie stałym i wbudowanym tłumieniu łuku elektrycznego (np. przed wydmuchem magnetycznym).

4. Dodatkowe FAQ (słowa kluczowe o wysokiej wartości i długim ogonie)

Te krótkie pary pytań i odpowiedzi doskonale nadają się do wykorzystania w wyróżnionych fragmentach Google i wyszukiwaniu głosowym.

P1: Czy mogę myć przełącznik dotykowy?
A: Większość standardowych przełączników dotykowych nie nadaje się do mycia. Płyny czyszczące mogą przedostać się do obudowy, rozpuścić smary lub spowodować korozję styków. Do lekkiego czyszczenia należy używać wacika nasączonego alkoholem izopropylowym tylko na zaciskach i pozostawić do całkowitego wyschnięcia. W pełni uszczelnione przełączniki (np. IP67) można czyścić miejscowo, ale zawsze należy sprawdzić kompatybilność rozpuszczalnika z materiałem uszczelnienia.

P2: Dlaczego styk normalnie zamknięty (NC) ulega awarii, nawet jeśli przełącznik nigdy nie jest używany?
A: Styki NC są stale zamknięte. W atmosferze korozyjnej na styku nieruchomym może powoli gromadzić się warstwa izolacyjna. Jedynym niezawodnym rozwiązaniem jest zastosowanie styków pozłacanych.

P3: Jaka jest różnica pomiędzy żywotnością mechaniczną a żywotnością elektryczną?
A: Trwałość mechaniczna to liczba cykli, jakie przełącznik może wykonać bez obciążenia – często liczona w milionach. Trwałość elektryczna to liczba cykli pod obciążeniem znamionowym; jest ona zawsze znacznie niższa, ponieważ styki zużywają się w wyniku łuku elektrycznego i przenoszenia materiału.

P4: Dlaczego przełączniki ulegają awariom częściej przy bardzo niskich obciążeniach?
A: Przy wyższych obciążeniach, niewielki łuk elektryczny powstający podczas załączania/rozłączania wypala zanieczyszczenia organiczne na stykach – efekt „samoczyszczenia”. Poniżej minimalnego obciążenia, energia jest niewystarczająca do oczyszczenia styków, co powoduje gromadzenie się tlenku i zanieczyszczeń, co prowadzi do przedwczesnego uszkodzenia obwodu otwartego.

P5: Co należy zrobić, jeśli przełączniki były przechowywane przez dłuższy czas i wykazują większą rezystancję?
A: Zaciski mogą ulegać utlenianiu podczas przechowywania. Zalecamy zużycie przełączników w ciągu 6 miesięcy od daty dostawy. Warunki przechowywania: normalna temperatura i wilgotność, brak bezpośredniego światła słonecznego, brak gazów żrących. Nieużywane przełączniki po otwarciu oryginalnego opakowania należy ponownie zamknąć w woreczku antystatycznym.

5. Wnioski i wezwanie do działania

Większość problemów związanych ze słabą przewodnością, niestabilnym połączeniem i awarią styku można powiązać z: materiał styku, uszczelnienie, proces lutowania lub dopasowanie obciążenia .

Dzięki zrozumieniu tych podstawowych przyczyn i zastosowaniu właściwego doboru oraz właściwego postępowania, możesz znacząco zmniejszyć wskaźnik awaryjności swoich produktów końcowych.

Jeśli w projekcie lub produkcji napotkasz konkretny problem związany z przełącznikiem lub potrzebujesz pomocy w wyborze odpowiedniego przełącznika dotykowego, mikro lub samoblokującego do swojego zastosowania,

Prosimy o kontakt z naszym zespołem wsparcia technicznego. Oferujemy darmowe próbki I wybór specyficzny dla aplikacji rada aby pomóc Ci zwiększyć niezawodność Twojego produktu od podstaw.
